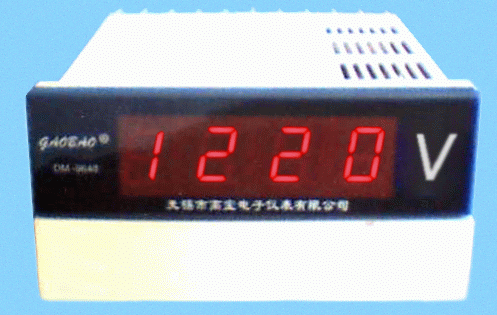

GLB-9648數字表 請把您的要求：型號規格、使用范圍、供電方式、檢測方式等告知我們，我們在技術允許的范圍內盡可能滿 足您的要求！ 我公司生產的GLB-9648數字表以廠家定制單一量程為主，其規格見下表：分面板表、精密儀器用表和發電機 專用交流電壓表等型號 輸入電壓：AC220V 精確度：功率表2.5% 其他1.2% 安裝尺寸：90*44mm 注意：內部電源與測量端是共地的，最好供電電源與各電路之間是隔離設計，以免受電源與測量端串電，影 響測量結果。 測量直流信號的儀表測量部分的“IN-”端與電源“負極”要分別接到所需位置，否則由于電源線內阻也會 提升信號電壓，影響測量結果。 測量交流信號的儀表必須隔離設計，可以采用測量端隔離，也可以采用電源端隔離。

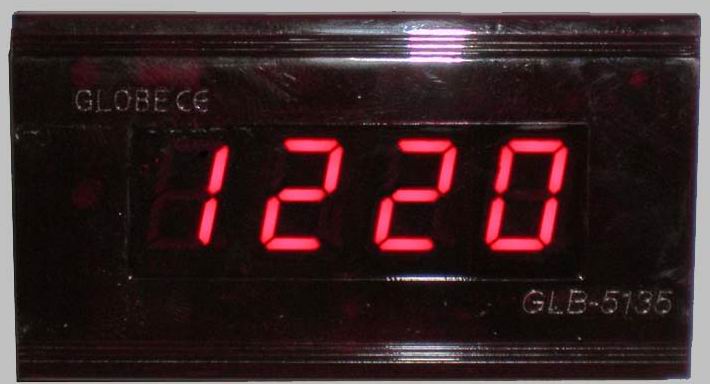

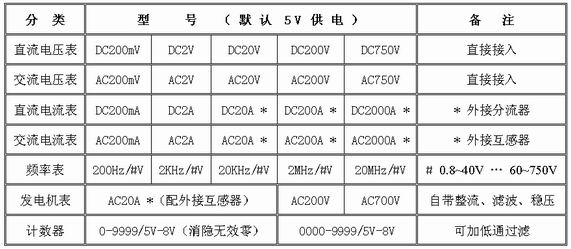

GLB-5135數字表 請把您的要求：型號規格、使用范圍、供電方式、檢測方式等告知我們，我們在技術允許的范圍內盡可能滿 足您的要求！如：GLB-5135數字表內部設計半波整流；濾波；穩壓電路。您只需外接9V/2W的電源變壓器供 電即可（消耗0.08A電流） 注意：內部電源與測量端是共地的，最好供電電源與各電路之間是隔離設計，以免受電源與測量端串電，影 響測量結果。 測量直流信號的儀表測量部分的“IN-”端與電源“負極”要分別接到所需位置，否則由于電源線內阻也會 提升信號電壓，影響測量結果。 測量交流信號的儀表必須隔離設計，可以采用測量端隔離，也可以采用電源端隔離。 我公司生產的GLB-5135數字表以廠家定制單一量程為主，其規格見下表：分面板表、精密儀器用表和發電機 專用交流電壓表等型號【自帶整流、濾波、穩壓 可由客戶要求增加】

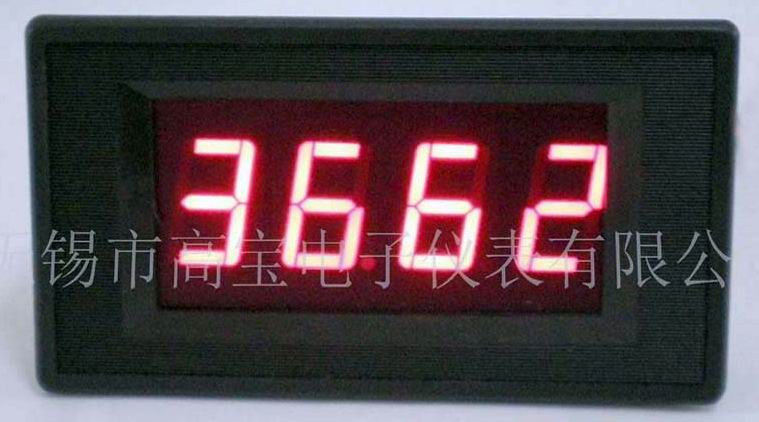

GLB-5135型計數器 GLB-5135型計數器，它具有體積小、低功耗性能可靠。使用方便靈活的特點，是一種新型的不可逆計數器，可廣泛用于需計數的場合，如繞線機計件器等等。 工作電壓： DC5V<120mA 顯示區： 0.56"LED紅色 最大讀數： "9999"超出后重新由"0"計數 有效數字顯示： 無效0消隱計數范圍："0-9999" 全部數字顯示： "0000-9999" 可預設 測量脈沖最高頻率6兆赫（可選擇加入低通過濾電路） 測量脈沖最低電壓 +2.8V 正脈沖有效 復位端用以清零 外形尺寸：79mm×43mm 安裝尺寸76mm×39.2mm

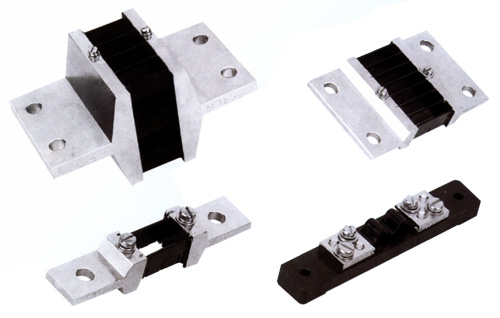

Application - The interchangeable shunts are used to multiply the measuring range of current of measuring instruments. - Basic specifications - Accuracy class:0.5 for 5-4000A;1 for 5000-6000A - Ambient conditions:Iemperature:-40℃-60℃ relative humidity:≤95%(at35℃) - Capacity to wishtad mechanical force: - It is capable of withstanding the transport - bumping at acceleration of 70m/S2 and shock frequency of 80-120 times/mi for 6 hr. - Overrating capacity: 120% of rated current for 2 hr. - Voltage drop:75mV,50mV,60mV, 100mV. - Giving out heat when loaded:not be more than 80℃ after temperature rise gets steady; not be more than 120~C at tated current of over 50A.

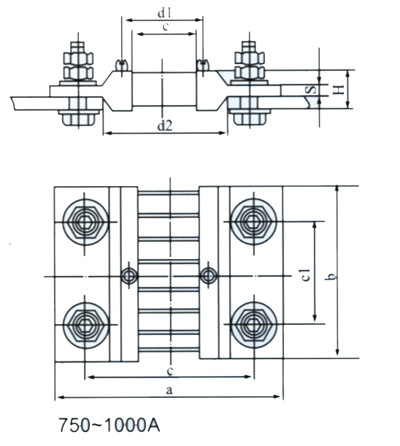

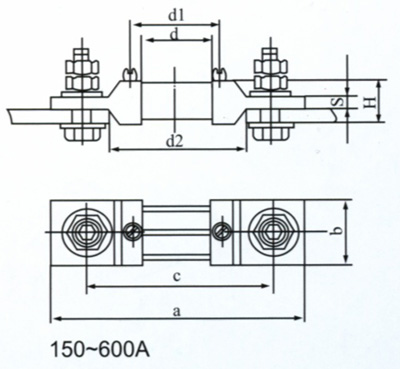

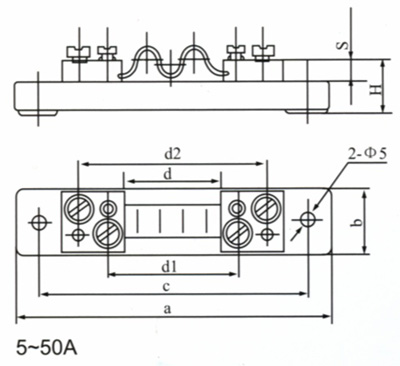

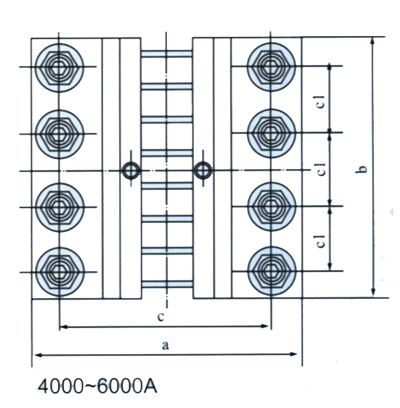

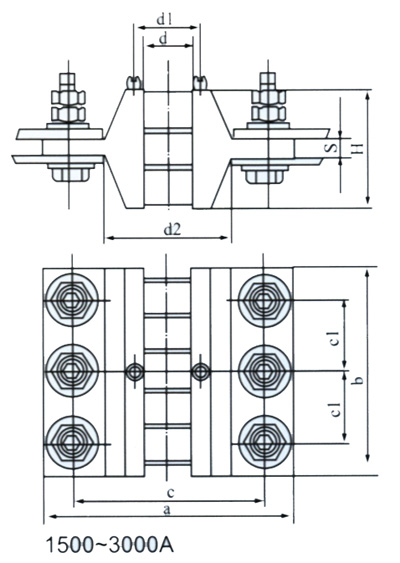

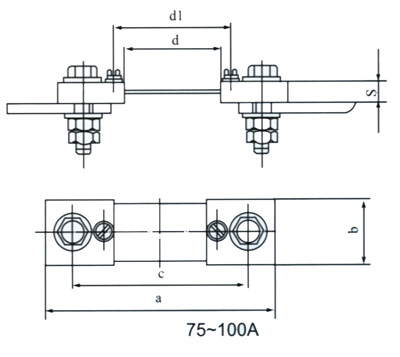

Diamensions Chat

額定電流 (A) a c b C1 C2 H S d d1 d2 電流端螺釘 電位端螺釘 (mm) (mm)一只 (mm)一只 5,0,5,20,30,50 120 100 20 15 5 30 42 60 M5*6-2 M4*6-2 75,100 104 85 22 22 10 40 53 M8*35-2 M5*6-2 150,200 116 6 30 39 54 250,300 126 100 26 40 49 64 M10*35-2 400 38 500 45 600 62 750 76 50 M10*35-4 1000 95 1500,2000 190 160 100 13 52 84 M12*60-4 2500 110 3000 145 M12*60-6 4000 195 55 M16*80-8 5000 284 220 150 18 88 6000 210 80
